耐磨阻漏热电偶
应用
针对石油化工部门设计，可以直接测量-200℃～1600℃范围内液体、蒸汽和气体介质以及固体表面温度。
工作原理
热电偶的电极由两根不同导体组成。当测量端与参比端存在温差时，就会产生热电势，工作仪表便显示出热电势所对应的温度值。
热电阻是利用电阻与温度呈一定函数的关系原理。当被测介质中有温差存在时，就会产生热电阻，工作仪表便显示出热电阻所对应的温度值。
产品执行标准
IEC1515 IEC584 IEC751 JB/T5518-91 JB/T5582-91
公称压力
一般是指在常温下，保护管所能承受的静态外压而不破裂。允许工作压力不仅与保护管材料、直径、壁厚有关，且与其结构形式、安装方法及被测介质的流速、种类有关。
测温范围及允差
1）热电偶
| 型号 | 分度号 | 允差等级 | |||
| I | II | ||||
| 允差值 | 测温范围℃ | 允差值 | 测温范围℃ | ||
|
WRN |
K |
±1.5℃ |
-40～+375 |
±2.5℃ | -40～+333 |
| ±0.004│t│ | 375～1000 | ±0.0075│t│ | 333～1200 | ||
| WRE | E | ±1.5℃ |
-40～+375 |
±2.5℃ | -40～+333 |
| ±0.004│t│ | 375～800 | ±0.0075│t│ | 333～900 | ||
| WRP | S | ±1℃ | 0～+1100 | ±2.5℃ | 0～600 |
| ±(1+0.003(t-1100)) | 1100～+1600 | ±0.0025│t│ | 600～1600 | ||
| WRQ | R | ±1℃ | 0～+1100 | ±2.5℃ | 0～+1100 |
| ±(1+0.003(t-1100)) | 1100～+1600 | ±0.0025│t│ | 1100～+1600 | ||
|
WRR |
B |
- | - | - | - |
| - | - | ±0.0025│t│ | 600～1700 | ||
2）热电阻
| 型号 | 分度号 | 测温范围 | 精度等级 | 允许偏差 |
| WZP | Pt100 | -200～+500 | A级 | ±(0.30+0.006|t|) |
| B级 | ±(0.15+0.002|t|) | |||
| WZC |
Cu50 Cu100 |
-50～+100 | - | ±(0.30+0.005|t|) |

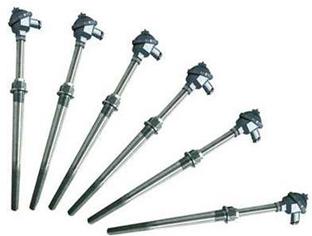

产品展示
